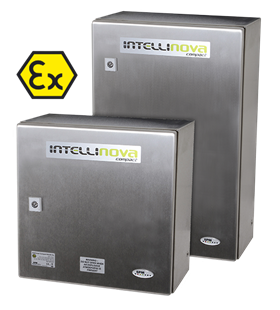

Intellinova Compact Ex

Intellinova Compact Ex är ett högpresterande onlinesystem för säker fjärrövervakning av mätpunkter i explosionsfarlig miljö.



Tillståndskontroll i zonerna 0/20, 1/21, 2/22

Avsedd för montering i Ex-zon 2 (gas) eller Ex-zon 22 (damm) är Intellinova Compact Ex-systemet komplett med strömförsörjning, kabelgenomföringar och givaringångar med Ex-barriär för givare som är placerade i Ex-zonerna 0, 1 eller 2 (gas) eller Ex-zonerna 20, 21, 22 (damm). Branscher som olja och gas, offshore, petrokemisk industri och sockerraffinaderier är några exempel på industrier där Intellinova Compact Ex är den ideala lösningen för tillståndskontroll. Pumpar, fläktar, växellådor, och vinschar är typiska applikationer.

Maximal flexibilitet med vibrationsanalys och SPM HD

Intellinova Compact Ex erbjuder den starkaste kombinationen av tillgängliga mätmetoder. Vibrationsmätning (DC till 40 kHz) med HD Order Tracking och avancerad analys, samt stötpulsmetoden SPM HD för tillståndskontroll av rullningslager (varvtalsområde 0,1 - 20 000 rpm) ger maximal flexibilitet för att upptäcka maskinproblem.

Ex logotype (for use in potentially explosive atmosphere)

SÄKERT OCH TRYGGT

Brandfarliga gaser och explosionsfarligt damm förekommer i många sammanhang. Intellinova Compact Ex är ATEX- och IECEx-certifierat för säker installation och användning i områden med risk för gas- eller dammexplosion.
Analysis

INTELLIGENT MÄTNING

En fast kanalkonfiguration för stötpuls- och vibrationsmätning och ett brett utbud av alternativ gör att systemet kan konfigureras att bara mäta rätt saker vid rätt tidpunkt.

VÄRLDSLEDANDE TEKNOLOGI

Den patenterade HD-teknologin ger Intellinova Compact Ex både enastående mätprestanda och exceptionell flexibilitet för övervakning av vibration samt lager- och smörjkondition.
Intellinova family brochure
Intellinova Compact flyer

SÖKER DU EFTER STANDARDVERSIONEN AV SYSTEMET?

Intellinova® Compact är ett högpresterande onlinesystem, väl lämpat för fjärrövervakning eller industriella miljöer med mätpunkter i utspridda grupper.
Läs mer om Intellinova Compact
Gears in grey

Vill du veta mer om Intellinova Compact Ex?

Genom att klicka på "Skicka" accepterar du att ditt meddelande och din personliga information kommer att skickas via e-post till relevanta mottagare på SPM Instrument. Du samtycker härmed också till att SPM Instrument och dess dotterbolag kommer att ha tillgång till den information du har tillhandahållit och att dessa data kommer att lagras på vår e-postserver. Uppgifterna sparas inte på något annat sätt. Vi kommer inte att använda den här informationen för att kontakta dig om andra frågor än de som anges i din förfrågan. Vi kommer inte att dela din information med tredje part.

Funktionalitet

Mätmetoder

Intellinova Compact Ex erbjuder den starkaste kombinationen av tillgängliga mätmetoder:

  • SPM HD, en metod för stötpulsmätning i varvtalsområdet 0,1 - 20 000 RPM med förstklassigt signal-till-brusförhållande och mycket hög upplösning.
  • HD ENV, envelopingteknik med High Definition-kvalitet för detektering av kugg- och lagerfel i ett tidigt stadium som ger knivskarpa spektrum och tidssignaler.
  • SPM LR/HR HD, en metod för stötpulsmätning.
  • EVAM, avancerad vibrationsmätning (DC - 40 kHz) och analys.
  • Vibrationsmätning enligt ISO 2372 eller ISO 10816.
  • FFT med tidssignalanalys.
  • Användardefinierad mätning via analog ingångar eller OPC, t.ex. tryck, flöde, last, etc.

Teknisk översikt

Systemet finns i fyra versioner, var och en med en fast kanalkonfiguration för både stötpuls- och vibrationsmätning. Alla versioner har flera varvtals- och analoga ingångar samt statusutgångar. Genom att utnyttja funktionaliteten i IntelliLogic-konceptet kan dessa hårdvaruegenskaper utnyttjas till fullo.

Avsedd för montering i Ex-zon 2 (gas) eller Ex-zon 22 (damm) är Intellinova Compact Ex komplett med strömförsörjning, kabelgenomföringar och givaringångar med Ex-barriär för givare som är placerade i Ex-zonerna 0, 1 eller 2 (gas) eller Ex-zonerna 20, 21, 22 (damm).

Ex-märkning

II 3 (1) G Ex nR [ia Ga] IIC T4 Gc
II 3 (1) D Ex tc [ia Da] IIIC T85°C Dc
Ta -20 to +60°C

Intellinova Compact Ex-versionerna (INS06, INS12, INS18, INS08V) i tabellen nedan kan utrustas med möjligheter för trådlös kommunikation (detta måste specificeras vid beställning av systemet).

Tillbehör: Trådlös kommunikation via Wi-Fi Ethernet-enhet inkl. antenn och 5 meter kabel.

Intellinova Compact Ex-versioner
Egenskaper INS06 Ex INS12 Ex INS18 Ex INS08V Ex
Skåp i rostfritt stål, mått 380x380x210 mm 380x600x210 mm 380x600x210 mm 380x380x210 mm
Antal kanaler för stötpulsmätning 4 8 12 -**
Antal kanaler för vibrationsmätning 2* 4* 6* 8*
Analoga ingångar 3 3 3 3
Digitala ingångar (rpm) 2 3 3 3
Digital utgångar 3 3 3 3


*) Både vibrations- and stötpulsmätning kan utföras genom att ansluta DuoTech Ex-accelerometrar.
**) Enheten har inga separata kanaler för stötpulsmätning, men se *)
