Leonova Emerald IS
Sofistikerad teknik och användbarhet i en enda instrument gör Leonova Emerald till ett av de mest avancerade ATEX/IECEx-certifierade instrumenten på marknaden.
Tillståndskontroll i zonerna 0 - 1 - 2
Instrumentet är konstruerat för att tåla tuffa miljöförhållanden. Tunga industrier med krav på egensäker utrustning som exempelvis raffinaderier, gruvor eller olja- och gasindustri är krävande omgivningar. Leonova Emerald IS uppfyller de mest strikta ATEX/IECEx-kraven och kan därmed användas i zonerna 0 - 2.
Maximal flexibilitet med vibrationsanalys och SPM HD
Leonova Emerald IS erbjuder den starkaste kombinationen av tillgängliga mätmetoder. Stötpulsmetoden SPM HD för tillståndskontroll av rullningslager (varvtalsområde 1 - 20 000 rpm) och sofistikerad vibrationsanalys med högeffektiv HD Order Tracking ger maximal flexibilitet för att upptäcka maskinfel.
Slitstark datalogger med skalbar funktionalitet
När omfattande mätronder och stora mängder mätdata måste hanteras på ett rationellt sätt är Leonova Emerald IS är ett perfekt val.
Baserat på ett skalbart system erbjuder Leonova Emerald IS kundanpassade lösningar där ytterligare funktionalitet kan läggas till efter behov.
KONSTRUERAD FÖR PRESTANDA
EN PÅLITLIG PARTNER
EFFEKTIVITET OCH PRODUKTIVITET
SÖKER DU STANDARDVERSIONEN AV INSTRUMENTET?
Genom att klicka på "Skicka" accepterar du att ditt meddelande och din personliga information kommer att skickas via e-post till relevanta mottagare på SPM Instrument. Du samtycker härmed också till att SPM Instrument och dess dotterbolag kommer att ha tillgång till den information du har tillhandahållit och att dessa data kommer att lagras på vår e-postserver. Uppgifterna sparas inte på något annat sätt. Vi kommer inte att använda den här informationen för att kontakta dig om andra frågor än de som anges i din förfrågan. Vi kommer inte att dela din information med tredje part.
Funktionalitet
Leonova Emerald IS inkluderar mätmetoden SPM HD® (Shock Pulse Method High Definition) för lagermätning, avancerad vibrationsanalys för diagnostisering av maskinkondition överlag samt flera andra funktioner, se nedan.
Lagerkondition och smörjstatus
Notera: Läs även om HD ENV® för lagerkondition.
SPM HD® (HDm/HDc)
Mätmetoden SPM HD® är en patenterad vidareutveckling av den välkända och tillförlitliga stötpulsmetoden (True SPM®). SPM HD är mindre känslig för störningar från andra signaler och har en unik kapacitet att mäta även vid mycket låga varvtal (0,1 - 20 000 rpm). SPM HD används för snabb, enkel och tillförlitlig diagnos av driftkonditionen hos rullningslager.
SPM Spectrum™
SPM Spectrum™ baseras på exceptionell signalkvalitet och 24 bitars A/D-omvandling, som ger knivskarp upplösning och gör det enklare att med stor precision avgöra var på lagret en möjlig skada finns.
LR/HR
Mätmetoden LR/HR utvecklades ur den ursprungliga stötpulsmetoden (True SPM®) för konditionsmätning på rullningslager och gör det möjligt att med stor precision analysera smörjkondition.
dBm/dBc
Den ursprungliga stötpulsmetoden (True SPM®) baseras på mätvärdena dBm/dBc, som räknar antalet inkommande stötpulser per sekund och ger ett värde för stötpulsmattenivån samt ett värde för den maximala nivån (toppar/peaks).
Vibrationsanalys
HD ENV®
HD ENV® är en patenterad envelopingteknik för tidig upptäckt av maskinproblem såsom kugg- och lagerfel. Ett antal fördefinierade filter finns för enkel konfiguration av mätningen; samtliga utformade för att upptäcka skador olika stadier. Metoden utnyttjar skickligt konstruerade algoritmer för digital signalbehandling för att få fram optimala data för trendning.
Vibrationsgrad och FFT-spektrum
Mätning av vibrationshastighet, acceleration och displacement i frekvensområdet 0-20 kHz enligt senaste ISO 10816-standard är ett hjälpmedel för att diagnostisera generell maskinkondition. Förutom RMS-värdet visar instrumentet också ett FFT-spektrum, där symptom på obalans, uppriktningsfel och strukturella svagheter enkelt identifieras.
EVAM
Mätmetoden EVAM® (Evaluated Vibration Analysis Method) tillhandahåller spektrum med upp till 12 800 linjer med true zoom samt förprogrammerade felsymptom och trendning.
Avhjälpande underhåll
Dynamisk balansering
Rotorbalansering på fältet i ett plan i enlighet med standarden ISO 1940-1 med en inledande vibrationsmätning vägleder användaren genom balanseringsproceduren och ger flera alternativ för att korrigera obalansen.
Order Tracking
HD Order Tracking
På maskiner med variabelt varvtal tillhandahåller HD Order Tracking tillförlitliga data och kristallklara mätresultat även när stora varvtalsvariationer inträffar under loppet av en mätning. Order Tracking kan tillämpas i ett mycket stort varvtalsområde, från bara några få till tusentals varv per minut.
Teknisk översikt
Leonova Emerald IS har låg vikt, är ergonomisk och lättanvänd. Ladda ned mätronder till Leonova från datorn, mät och spara. Alla ingångsdata fördefinieras och du får omedelbar konditionsutvärdering på en skala i grönt-gult-rött.
Instrumentet kommer att leverera under lång tid och under de tuffaste och mest krävande av omständigheter. Leonova Emerald IS uppfyller de mest strikta ATEX/IECEx-kraven och kan därmed användas i zonerna 0 till 2.
Ex-märkning
Gas: II 1G Ex ia IIC T4 Ga, Ta -20°C to +50°C
Mining: I M1 Ex ia I Ma, Ta -10°C to +50°C
Instrumentet
Mått: 306x108x71 mm
Vikt: 960 g
Display: 3,5 tums TFT-färgskärm, 240 x 320 pixlar, justerbar bakgrundsbelysning
Hölje: Kolfiberförstärkt, IP65
Översikt
Instrumentmoduler
För optimal kombination av pris och prestanda kan du välja en eller flera av nedanstående funktioner för tillståndskontroll och underhåll. Plattformsfunktioner ingår alltid.
Plattformsfunktioner
- SPM HDm/HDc och/eller LR/HR.
- RMS-mätning, ISO 2372.
- Varvtalsmätning.
- Temperaturmätning.
- Stetoskopfunktion.
- Långtidsmätning.
- Manuell inmatning, valfri kvantitet.
- Kontrollpunkter, fritext.
- Inspelning av röstkommentarer.
- Stöd för upp till 6400 linjer, 10 kHz.
Tillvalsfunktioner
- SPM HD Expert, analys i tids- och frekvensdomänen.
- Stötpulsmätning dBm/dBc.
- Stötpulsmätning HDm/HDc.
- Stötpulsmätning LR/HR.
- SPM Spectrum.
- Vibration ISO 10816 med spektrum.
- Vibration Premium:
HD ENV.
FFT med felsymptom.
6400 linjer, 10 kHz.
HD Order Tracking.
Tidssignal.
Post trigger. - Vibration Supreme:
HD ENV.
EVAM utvärderad vibrationsanalys.
12 800 linjer, 20 kHz.
+ alla funktioner i Vibration Premium. - HD Analysis:
Vibration Supreme.
SPM HD Expert. - Balansering i ett plan.
Tillbehör

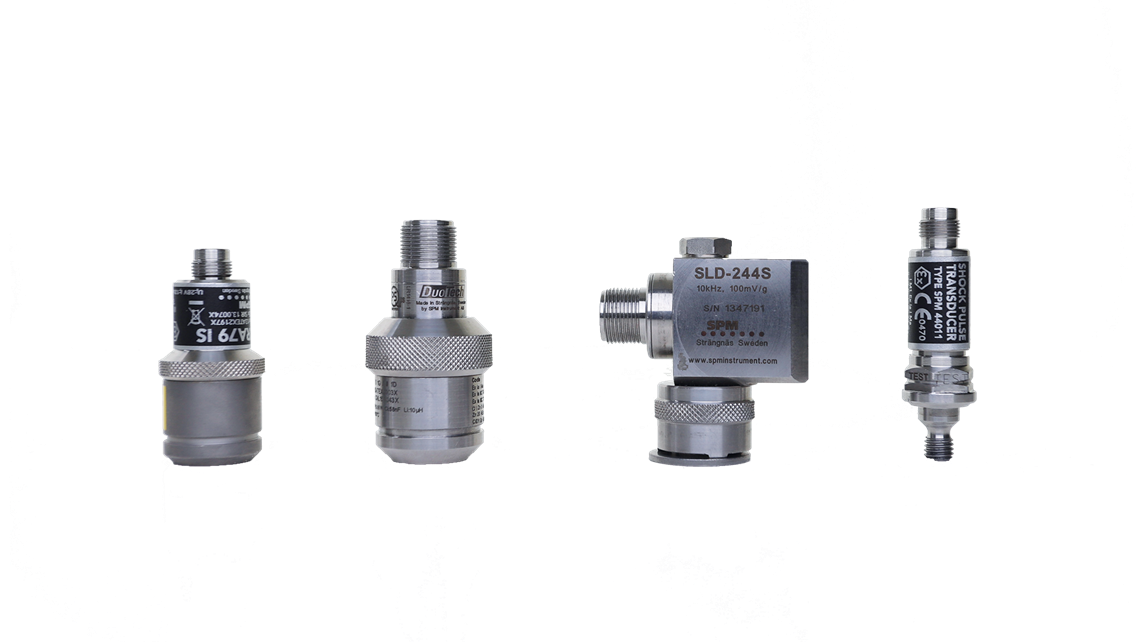

Givare
Leonova Emerald IS kan användas med vibrations-, stötpuls- eller DuoTech-givare avsedda för explosiva miljöer, konstruerade för att tåla tuffa förhållanden. Läs mer om våra givare för explosiva miljöer.
Givarna är finns i en mängd monteringsalternativ; med magnetfot, som snabbkopplingsgivare eller för fast installation – välj det som är mest praktiskt för dina behov.

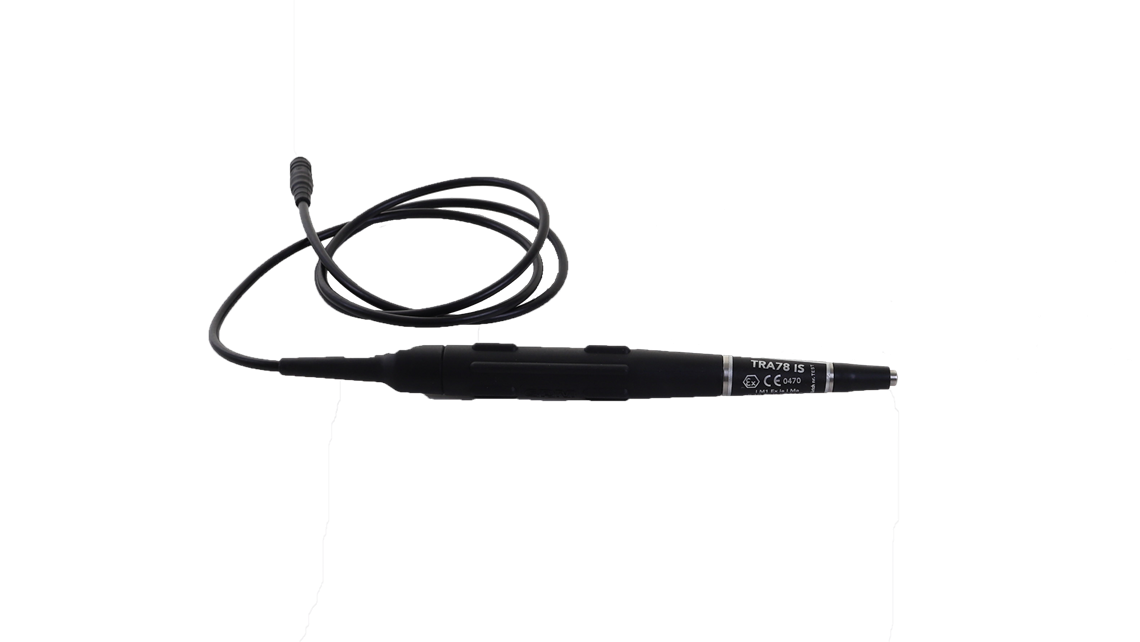

Handhållen stötpulsgivare med mätspets
Den handhållna stötpulsgivaren med mätspets är perfekt för användning tillsammans med våra portabla Ex-instrument i potentiellt explosiv atmosfär. Mätspetsen är fjäderbelastad och rör sig i en hylsa av kloroprengummi, som tål en maximal arbetstemperatur på 110 °C. Mätspetsen har skyddsklass IP65.

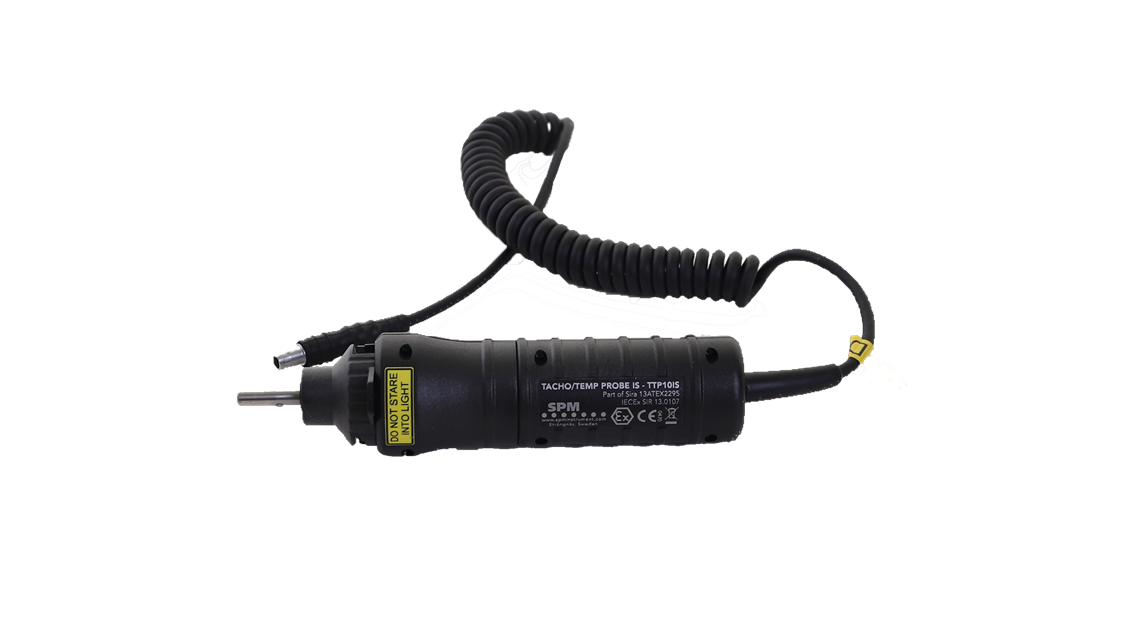

Kombinerad tachometer- och temperaturgivare
Tachometer- och temperaturgivaren används för optisk mätning (ljusstråle) av varvtal och för kontaktmätning av såväl varvtal som periferihastighet. Givaren har även en inbyggd temperatursensor för mätning upp till +300 °C.

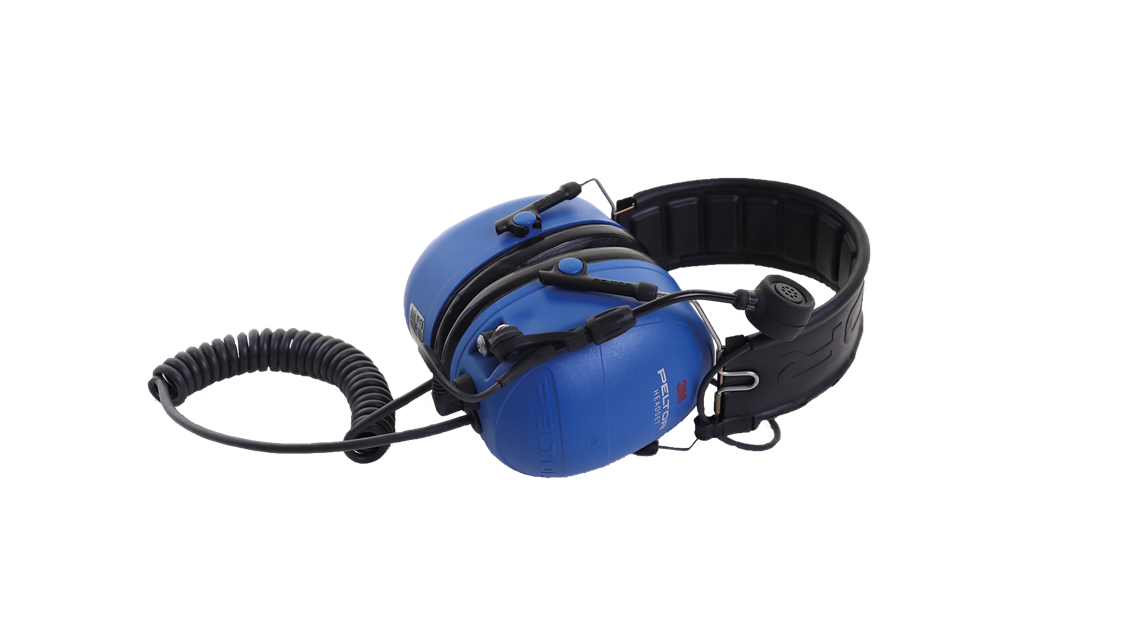

Headset med mikrofon
Vi erbjuder också ett bekvämt headset (godkänt för användning i potentiellt explosiva atmosfärer – utom för zon 0) som ger utmärkt ljudåtergivning även i bullriga miljöer. Headsetet är utrustat med mikrofon för röstinspelning av kommentarer till mätpunkter. Anslutningskabel av mjuk spiralformad polyuretan med en 6,3 mm stereokontakt. En adapter måste användas eftersom ljuduttaget i Leonova IS-instrumenten är 3,5 mm. Välj mellan headset/hörlurar med hjässbygel, nackbygel eller fästen för hjälm.

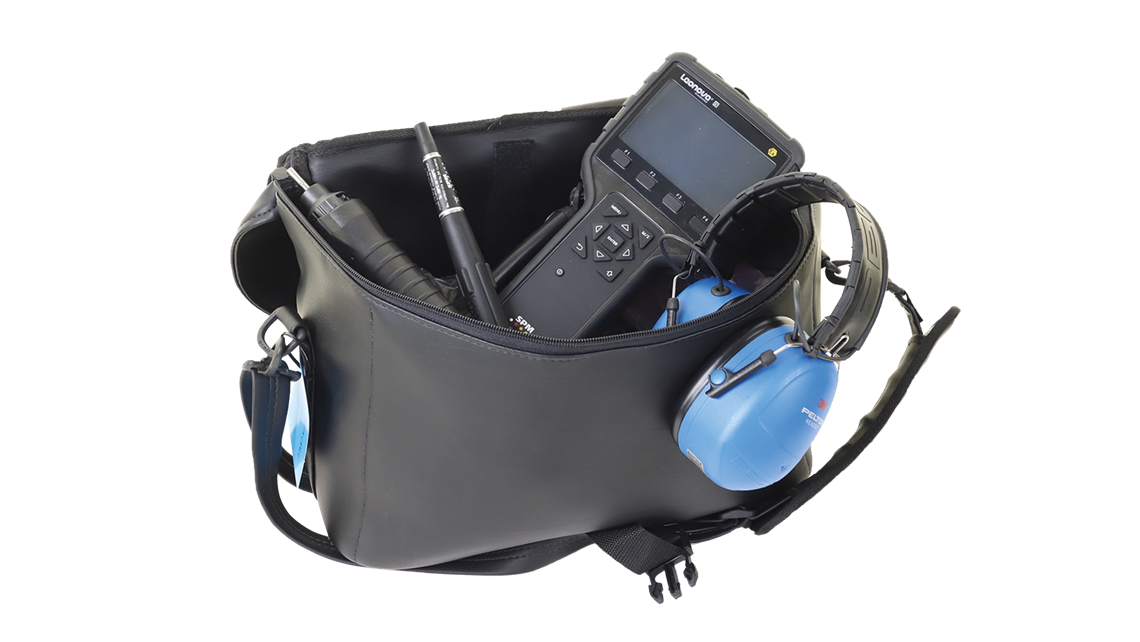

Praktisk väska för all din Leonova Emerald IS-utrustning
Väskan är tillverkad av det konduktiva materialet skai och speciellt utformad för att transportera mätinstrument i explosiva miljöer. Väskan förhindrar elektrostatisk laddning och avleder redan befintliga laddningar. Det mjuka fodralet har lätt anpassningsbara modulära insatser och är försett med axelrem.
Mått: 37x20x27 cm
